Khung xương túi lọc là gì? Chi tiết khung xương túi lọc bụi

Phạm Thế Hiệu 23/01/2024

Khung xương túi lọc bụi là thiết bị thông dụng trong việc hút lọc bụi công nghiệp. Sử dụng trong các ngành công nghiệp phổ biến như chế biến gỗ, xi măng, ngành may mặc, cơ khí… Vậy chúng có công dụng gì? Cùng System Fan tìm hiểu chi tiết về khung xương túi lọc bụi trong bài viết này nhé.

01| Khung xương túi lọc bụi là gì?

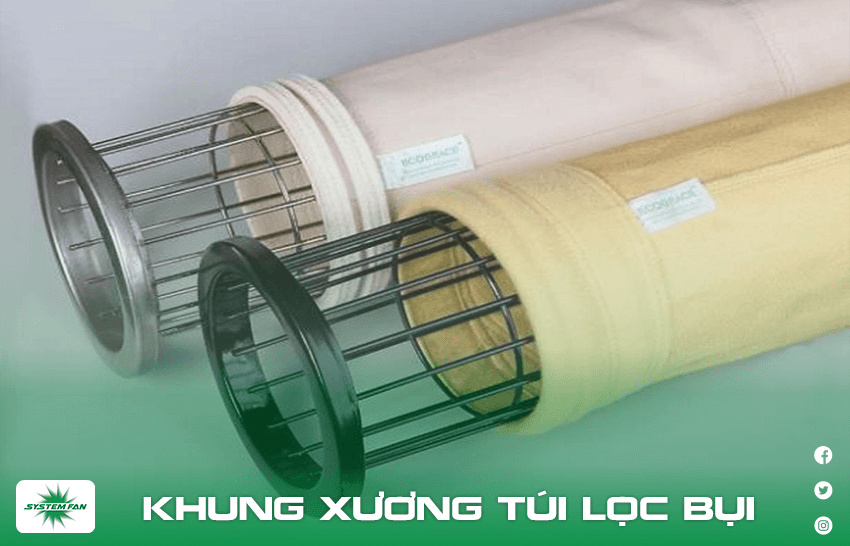

Khung xương túi lọc bụi

Khung xương túi lọc bụi là thiết bị sử dụng cho các túi lọc bụi công nghiệp, dùng để cố định bên trong túi lọc bụi. Chúng giúp làm căng túi lọc, gia tăng tiết diện lọc bụi cho túi. Thường được sử dụng cho các hệ thống dùng túi lọc bụi, điển hình như hệ thống lọc bụi tay áo… Các túi lọc bụi thường gắn khung xương túi lọc bụi, nhờ đó phát huy hết tác dụng của túi lọc bụi.

Dựa vào lực quán tính và lực ly tâm, luồng không khí bẩn được đưa vào các túi vải, tại đây bụi bẩn được tách ra khỏi dòng khí. Dòng khí sạch được thoát ra ngoài túi, trong đó bụi bẩn sẽ được giữ lạ bên trong túi.

02| Đặc điểm của khung xương túi lọc bụi

Đặc điểm của khung xương túi lọc bụi

Khung xương túi lọc thường được sản xuất bằng vật liệu thép mạ kẽm hoặc thép không gỉ. Chất lượng của khung xương túi lọc sẽ ảnh hưởng tới hiệu quả và tuổi thọ của khung xương. Chính vì thế cần nguyên liệu tốt, các chi tiết được thiết kế và lắp ráp chuẩn đến từng li từng tí. Ngoài ra, ta cũng cần phải lưu ý đến: số lượng dây quấn, vòng, đường kính của khung xương, dây dày, chất liệu, xử lý bề mặt. Tất cả đều phải thích hợp với công suất và nhu cầu sử dụng thực tế, có như thế sẽ tránh lãng phí tối đa.

Cách sử dụng: Lượng bụi từ nhà máy công nghiệp như gỗ, nhuộm, sơn… sẽ là khác nhau vì thế cũng nên sử dụng hệ thống khác nhau để đảm bảo lượng bụi bẩn được xử lý triệt để nhất.

03| Ưu điểm của khung xương túi lọc bụi

Chiếc khung xương này sẽ giúp ích rất lớn cho bộ lọc để đảm bảo cho quá trình hút bụi được diễn ra tốt nhất, ngoài ra, nếu như có thấy hiện tượng bụi bẩn không được xử lý kịp thời cần phải điều chỉnh lại công suất của máy nhé.

Ngoài ra, khung xương này cũng có ưu điểm vượt trội, đó là:

  • Được làm bằng chất liệu tốt nên khả năng bị ăn mòn kém, có thể hoạt động tốt trong môi trường ẩm ướt hay nhiệt độ cao.
  • Không có thiệt hại hay mức độ nguy hiểm, vận hành sử dụng an toàn, dễ dàng, nhanh chóng
  • So với những loại khung thông thường thì loại khung này sử dụng bền hơn rất nhiều.
  • Giúp tiết kiệm điện và duy trì kinh tế.
  • Giúp loại bỏ hoàn toàn lượng khói bụi để tăng hiệu suất khi làm việc.
  • Khung dễ lắp đặt, bảo dưỡng, lau chùi cũng đơn giản.

04| Cấu tạo của khung xương túi lọc bụi

Khung xương túi lọc có cấu tạo đơn giản, được sản xuất theo nhiều kích thước khác nhau để phù hợp với từng loại túi lọc.

Khung xương túi lọc có dạng hình trụ tròn, 1 đầu hở để đưa khí vào bên trong, 1 đầu được chắn kín để hỗ trợ túi lọc khí gia tăng lọc sạch bụi.

Chất liệu:

Với thiết kế hình trụ với các đường khung tương tự như khung lồng, kết hợp bởi các đường sợi làm khung. Được làm bằng các chất liệu thép, thép mạ kẽm, thép không gỉ, thép sơn tĩnh điện, inox 304, inox 201…

Kích thước:

Kích thước đa dạng, phụ thuộc vào nhu cầu của hệ thống. Thường các bên sản xuất túi lọc, khung xương túi lọc thưởng sản xuất theo yêu cầu của khách hàng. Như vậy sẽ giúp đảm bảo độ chính xác cho hệ thống.

Hình dạng:

Thường có hình trụ tròn, hình chữ nhật, hình vuông. Đa phần sẽ thấy khung xương túi lọc hình trụ tròn trong các hệ thống hút lọc bụi tay áo.

Quy cách miệng:

Cấu tạo vòng thép đàn hồi, dây rút, thép tròn…

05| Các loại khung xương túi lọc phổ biến

Hiện nay có các loại khung xương túi lọc phổ biến như sau:

Các loại khung xương túi lọc bụi

Các loại khung xương túi lọc bụi

Khung túi lọc bụi không có Venturi

Là loại khung xương túi lọc không có Venturi, không làm cản trở lưu lượng quạt hút. Áp dụng cho các loại túi dưới 3m. Với các túi dài > 3m thì cần có Venturi để dẫn hướng, hoặc cách ly quạt hút để tăng hiệu quả rũ bụi.

Khung túi lọc gắn Venturi

Đem lại hiệu quả cao hơn khi sử dụng, giúp tối ưu dòng khí đi vào đến đáy túi, gia tăng hiệu quả rũ bụi, tuy nhiên làm giảm lưu lượng quạt hút do tiết diện của Venturi.

Khung túi lọc hở miệng

Thiết kế lắp từ dưới lên thông qua các cửa bố trí bên hông thùng lọc bụi. Túi lọc bụi sẽ được gắn vào khung, miệng túi phủ kín miệng khung. Gắn các khớp trên thùng lọc bằng siết cổ dê.

Khung túi lọc không Venturi nhôm (rời)

Không làm cản trở lực hút của quạt, tối ưu dòng khí rũ bụi, giúp lọc bụi hiệu quả.

Khung túi lọc phủ Silicon chịu nhiệt

Khung gia công được phủ Silicon chịu nhiệt và hoá chất, giúp giảm chi phí hơn so với khung inox.

06| Ứng dụng của khung xương túi lọc bụi

Như đã nói ở trên, khung xương túi lọc bụi được sử dụng cho nhiều ngành công nghiệp khác nhau. Với nhiệm vụ làm khung xương cho các túi lọc bụi. Lọc bụi trong các nhà máy, KCN, các lò đốt rác thải, xưởng sản xuất gỗ, nhà máy hóa chất, sản xuất thức ăn gia súc, khai khoáng, lọc bụi nhà máy nhiệt điện, mực in…

Được sử dụng cho các quy trình, hệ thống lọc bụi túi vải như:

  • Quy trình xử lý hóa chất
  • Quy trình xử lý loại bụi thô
  • Xử lý bụi kim loại, bụi chà nhám
  • Tách khí dạng bột

Trên đây là một số thông tin về khung xương túi lọc bụi, hy vọng sẽ hữu ích cho bạn. Để được tư vấn rõ hơn về thiết bị này, khách hàng có thể liên hệ trực tiếp với chúng tôi theo số Holtine 0888.318.886 để được hỗ trợ nhanh chóng. Với kinh nghiệm lâu năm trong lĩnh vực sản xuất và cung cấp hệ thống xử lý bụi công nghiệp, System Fan tự tin sẽ giúp quý khách hàng lựa chọn được phương án thu gom bụi tối ưu để đảm bảo sức khỏe và năng cao hiệu suất làm việc. Tại đây khách hàng cũng có thể tham khảo thêm các dòng quạt hút bụi công nghiệp hay tủ hút lọc bụi phù hợp nhất cho công trình của bạn.
