Cấu tạo quạt ly tâm, tìm hiểu về quạt ly tâm

Quạt ly tâm là dòng quạt công nghiệp phổ biến hiện nay. Việc sử dụng quạt ly tâm được ứng dụng rộng rãi cho cả công trình dân dụng và cho các công trình nhà máy công nghiệp. Để nắm rõ hơn về công dụng của dòng quạt này, cùng tìm hiểu về cấu tạo chi tiết của quạt ly tâm dưới đây.

Khái niệm quạt ly tâm

Quạt ly tâm là thiết bị công nghiệp, nhiệm vụ là tạo ra lưu lượng để di chuyển không khí hoặc các chất đi vào theo một góc nghiêng so với hướng của chất lưu đi vào. Cụ thể hơn là: quạt ly tâm có một đầu hút và một đầu thổi. Đầu hút sẽ hút không khí dọc theo trục dựa vào lực ly tâm đi ra quanh vỏ quạt và được đẩy ra theo hướng thẳng góc với trục của quạt.

Phân loại quạt ly tâm theo cấu tạo

Dựa vào cấu tạo, được chia ra làm hai loại quạt ly tâm đó là:

• Quạt ly tâm trực tiếp: có cấu tạo động cơ nằm liền với trục cánh quạt
• Quạt ly tâm gián tiếp: động cơ nằm tách biệt ra khỏi trục cánh quạt.

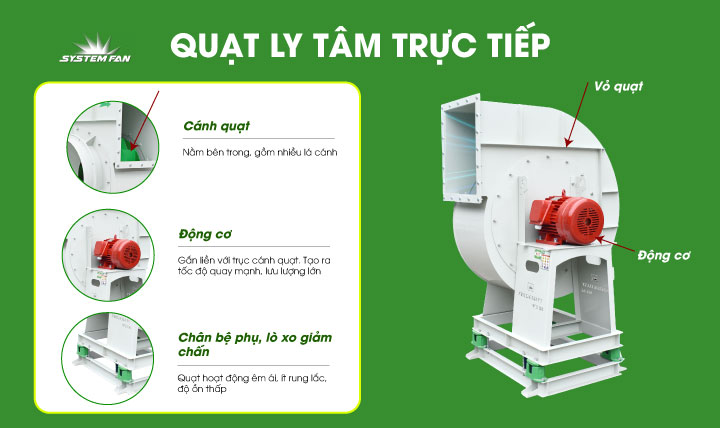

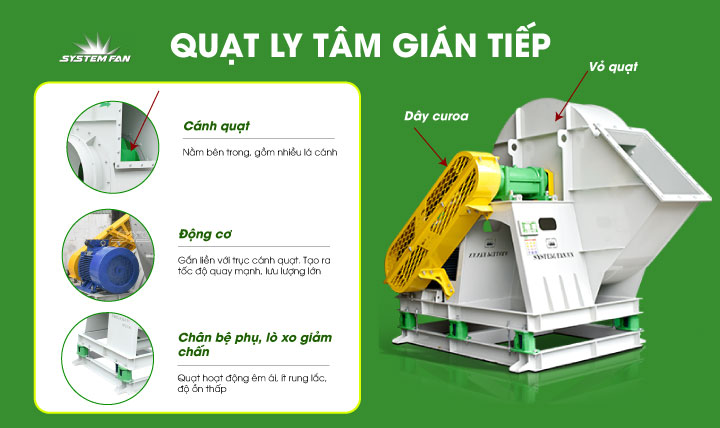

Chi tiết như hình dưới đây:

Cấu tạo của quạt ly tâm

Như đã nói ở trên, dựa vào cấu tạo có 2 loại quạt ly tâm thông dụng hiện nay. Do vậy về phần cấu tạo, chúng cũng có sự khác biệt. Cùng tìm hiểu chi tiết dưới đây:

Vỏ quạt

Vỏ quạt được làm bằng các vật liệu phổ biến như thép SS400, CT3, inox… Đóng vai trò quan trọng trong việc bảo vệ các bộ phận của quạt. Là giá đỡ cố định cho các bộ phận lắp đặt đúng vị trí. Hạn chế tối đa độ rung cũng như tránh mọi tác nhân va đập cũng như các yếu tố ngoại cảnh tác động đến các bộ phận của quạt.

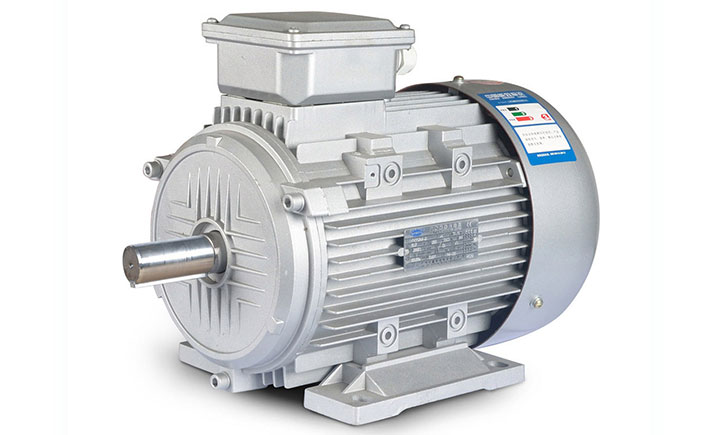

Động cơ

Động cơ là thiết bị tạo ra cơ năng giúp cánh quạt có thể chuyển động và tạo ra lưu lượng. Hiện nay có nhiều loại động cơ có thể lắp đặt cho quạt tùy vào mục đích sử dụng. Điển hình như lắp đặt động cơ thường (cho các môi trường ở điều kiện thường), lắp đặt động cơ chịu nhiệt - chống cháy ( cho các môi trường khắc nghiệt, nhiệt độ cao, môi trường có khi ẩm, hơi axit…), động cơ phòng nổ…

Cánh quạt

Cánh quạt là bộ phận giúp tạo ra lưu lượng gió. Tuỳ thuộc vào cấu tạo và thiết kế cánh sẽ cho ra các thông số kỹ thuật phù hợp cho từng nhu cầu sử dụng. Cánh quạt thường làm bằng thép, inox …

Phổ biến 3 loại cánh quạt ly tâm như sau:

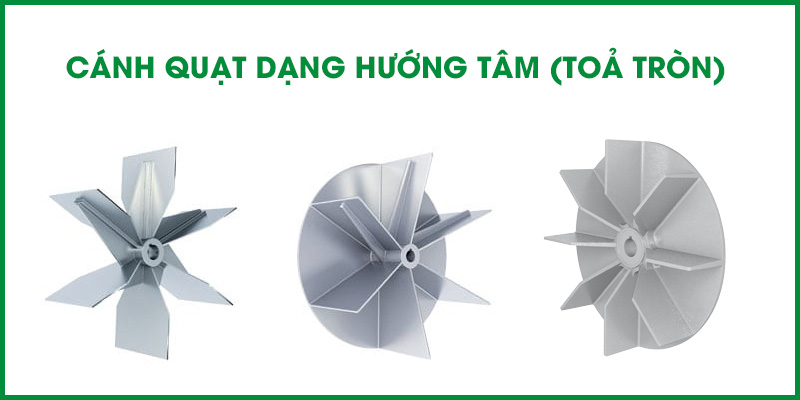

Dạng cánh hướng tâm toả tròn

Cánh quạt ly tâm toả tròn

Cánh quạt có cấu tạo các lá cánh hướng vào tâm và toả tròn đều xung quanh. Thường có ít lá cánh, bề mặt cánh rộng. Khi quạt quay sẽ tạo ra lưu lượng gió toả tròn theo một vòng tròn. Với loại cánh này, thường có lưu lượng thấp. Thích hợp cho các môi trường có áp suất tĩnh cao, nhiệt độ cao và tốc độ quay trung bình. Với loại cánh quạt này có thể hoạt động ở lưu lượng thấp, hoạt động ổn định mà không gây ra độ ồn và độ rung lớn.

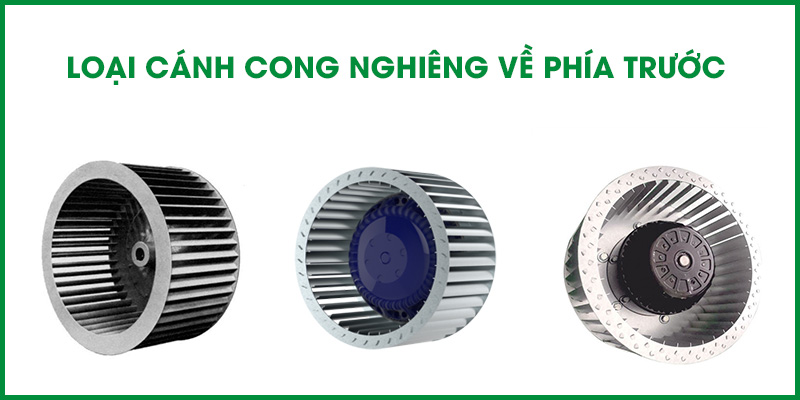

Dạng cánh cong nghiêng về phía trước

Cánh quạt ly tâm nghiêng về phía trước

Cánh cong nghiêng về phía trước tạo ra dòng khí lớn, lưu lượng lớn, áp suất thấp, tốc độ quay chậm. Sử dụng cho việc điều hoà không khí, thông gió làm mát. Số lượng lá cánh nhiều.

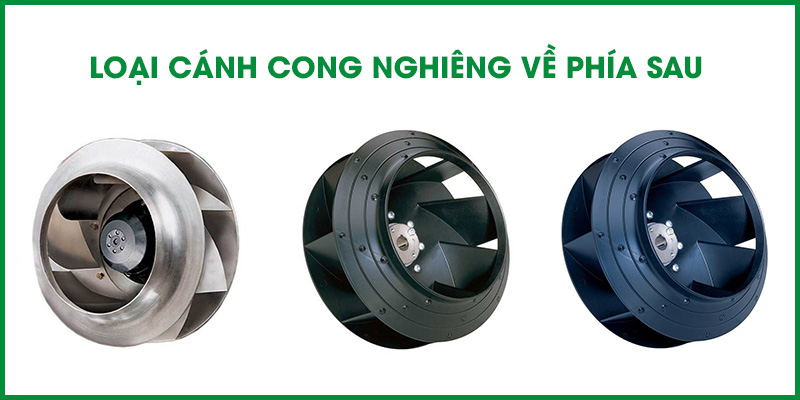

Dạng cánh cong nghiêng về phía sau

Cánh ly tâm dạng cong nghiêng về phía sau

Loại cánh cong nghiêng về sau có thể hoạt động với áp suất tĩnh không đổi. Có thể sử dụng cho hệ thống ở lưu lượng khí cao, không ổn định.

Tuỳ thuộc vào nhu cầu sử dụng mà chọn lựa dòng quạt ly tâm có cấu tạo cánh quạt khác nhau. Với lưu lượng, áp suất khác nhau có thể số lượng lá cánh cũng khác nhau. Do đó, để biết cụ thể chi tiết loại quạt ly tâm phù hợp, liên hệ tới System Fan để được tư vấn nhanh chóng.

Cụ thể về phân loại cánh quạt ly tâm xem tại đây: các loại cánh quạt ly tâm

Truyền động qua dây đai ( chỉ có ở quạt gián tiếp)

Đối với dòng quạt gián tiếp, thường có cấu tạo truyền động qua dây curoa và khớp nối cứng. Với cơ chế này giúp tách biệt động cơ ra khỏi vị trí cánh quạt. Tránh cho động cơ tiếp xúc trực tiếp với dòng khí, bảo vệ động cơ hoạt động ổn định trong môi trường khắc nghiệt, môi trường axit, nhiệt độ cao.

Với dòng quạt gián tiếp, động cơ và trục quạt sẽ được nối với nhau thông qua dây curoa và khớp nối cứng. Với nguyên lý hoạt động như sau: khi động cơ quay tạo ra sự chuyển động của hệ thống dây curoa tạo ra sự chuyển động của cánh quạt.

Các bộ phận khác

Ngoài các bộ phận cơ bản được nêu trên, quạt ly tâm có các bộ phận phụ kiện được lắp đặt cho quạt như: Chân bệ phụ, cao su giảm chấn, lò xo giảm chấn, mái che động cơ…. Tuỳ thuộc vào hãng sản xuất.

Như vậy, dựa vào cấu tạo mà chúng ta có thể lựa chọn quạt ly tâm phù hợp với nhu cầu sử dụng. Tìm hiểu kỹ hơn tại đây: Nên chọn quạt ly tâm trực tiếp hay quạt ly tâm gián tiếp?
