Ý nghĩa của các kí hiệu trong bản vẽ PCCC

Phạm Thế Hiệu 24/07/2024

PCCC là vấn đề bắt buộc cho các nhà máy công nghiệp, toà nhà cao tầng hay thậm chí là nhà ở. Nhằm bảo vệ tính mạng và tài sản của con người khi có sự cố hỏa hoạn, cháy nổ xảy ra. Kịp thời xử lý các sự cố một cách nhanh chóng, kịp thời. Để lắp đặt hệ thống PCCC, việc lên bản vẽ PCCC là vô cùng quan trọng. Giúp đảm bảo sự hiệu quả, hợp lý và tinh gọn. Cùng tìm hiểu về các kí hiệu trong bản vẽ PCCC dưới đây.

Bản vẽ PCCC là gì?

Bản vẽ PCCC là thiết kế đầy đủ của một hệ thống phòng cháy chữa cháy trước khi được lắp đặt. Chúng thể hiện các bộ phận, thiết bị và vai trò của từng thiết bị ấy. Bản vẽ PCCC được thiết kế sau quá trình khảo sát, đo đạc trực tiếp tại công trình. Phương án PCCC được người kỹ thuật thiết kế sao cho hệ thống đạt được hiệu quả tốt nhất.

Mục đích của bản vẽ PCCC

Từ bản vẽ PCCC, có thể đọc được nguyên lý hoạt động của hệ thống.

  • Thể hiện các loại thiết bị, tổng số, kích thước….
  • Tính toán được số lượng vật tư cần mua, tổng chi phí cần cho hệ thống
  • Sử dụng bản vẽ để lắp đặt hệ thống thực tế, lắp đặt các thiết bị hiệu quả

Kí hiệu của bản vẽ PCCC

Kí hiệu trong bản vẽ PCCC là các kí hiệu được quy ước trong bản vẽ giúp người đọc hiểu được trong bản vẽ PCCC. Nhờ vào các kí hiệu mà những người kĩ thuật, người có chuyên môn đều có thể đọc được bản vẽ. Giúp người đọc có thể hiểu được những lưu ý, đặc điểm riêng biệt của từng sản phẩm, hệ thống chuyên biệt cho từng công trình. Nếu không hiểu các kí hiệu trong bản vẽ, người dùng có thể không nắm được nguyên lý cũng như không nắm được cách sử dụng và sử dụng sai mục đích. Có thể gây ra những tác dụng ngược.

Các kí hiệu trong bản vẽ phòng cháy chữa cháy

Hiện nay có 2 loại hệ thống PCCC phổ biến là: hệ thống PCCC thông thường và hệ thống PCCC địa chỉ. Cùng tìm hiểu từng hệ thống chữa cháy dưới đây để nắm được kí hiệu trong từng bản vẽ.

Kí hiệu PCCC trong hệ thống báo cháy thông thường

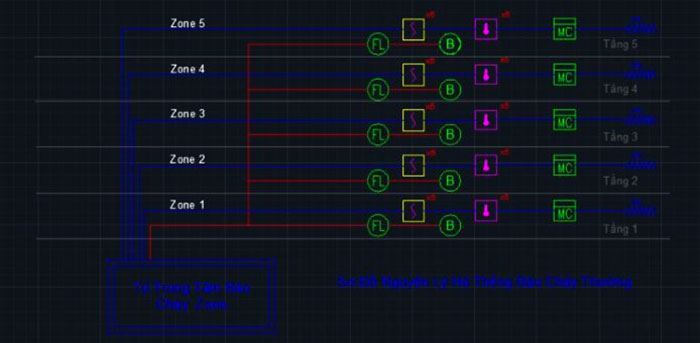

Bản vẽ hệ thống PCCC thông thường

Hệ thống PCCC thông thường

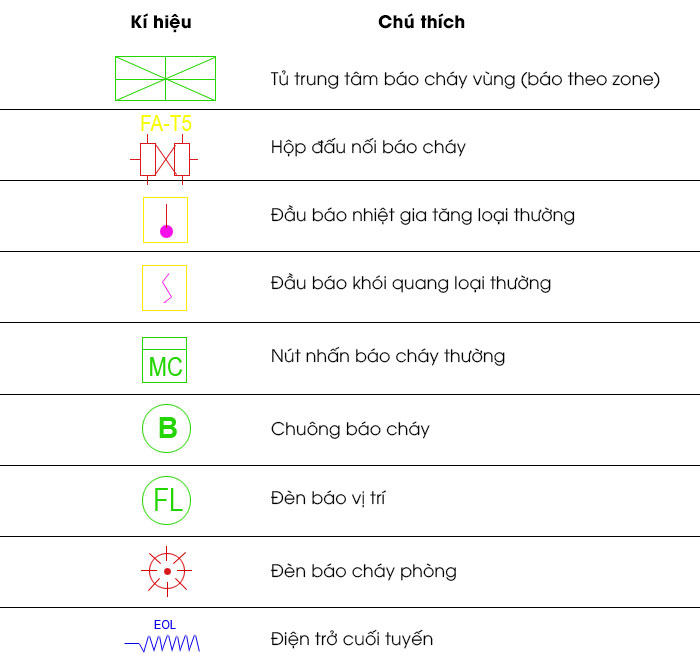

Kí hiệu PCCC trong hệ thống PCCC thông thường

Kí hiệu PCCC trong hệ thống PCCC thông thường

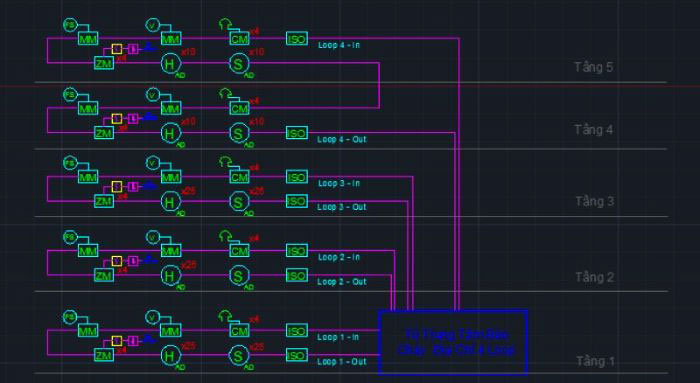

Hệ thống Báo cháy địa chỉ

Hệ thống báo cháy địa chỉ

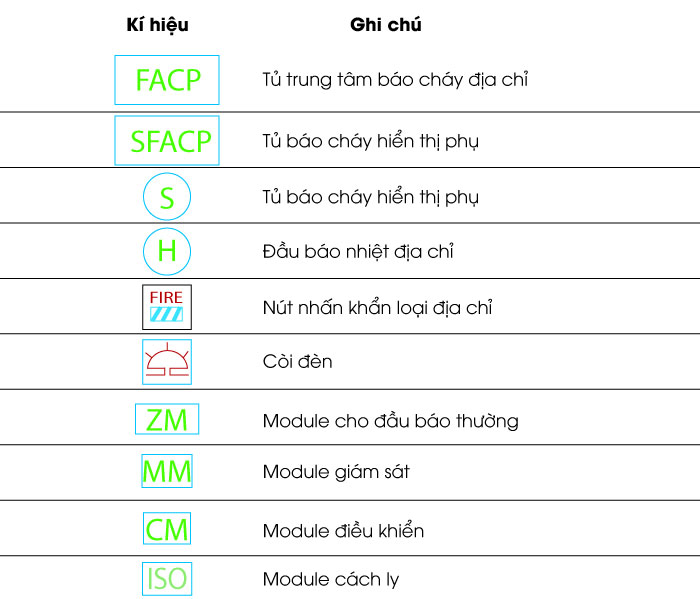

Kí hiệu PCCC địa chỉ

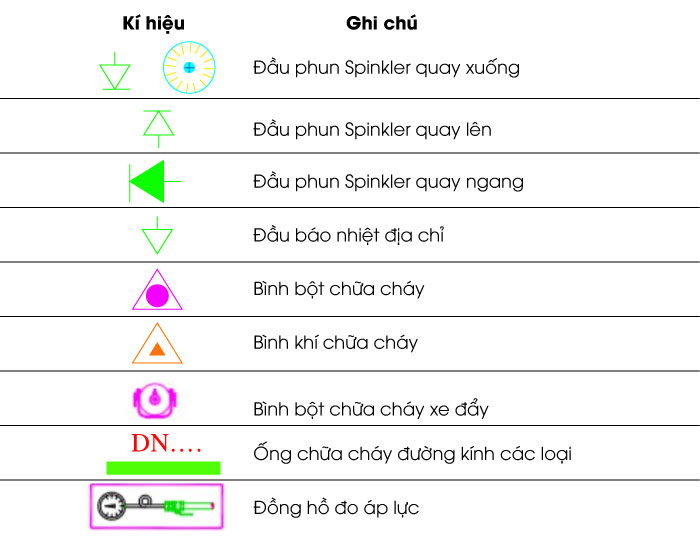

Kí hiệu bản vẽ pccc địa chỉ

Kí hiệu trong bản vẽ PCCC địa chỉ

Sơ đồ hệ thống PCCC

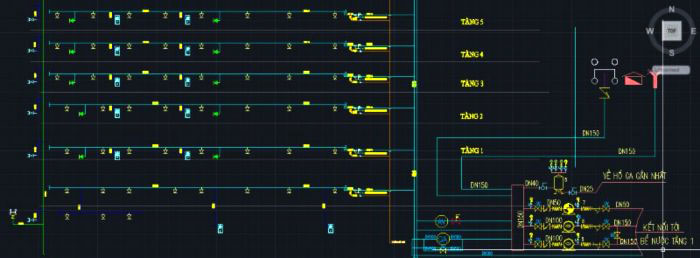

Bản vẽ hệ thống pccc

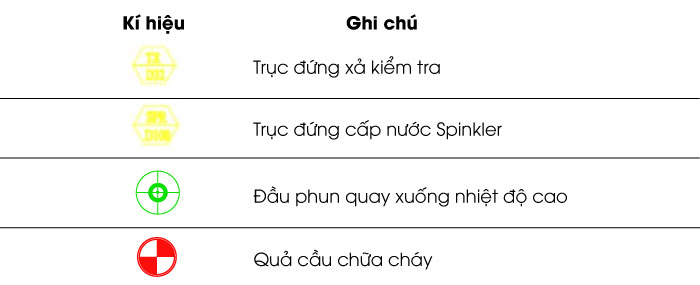

Kí hiệu bản vẽ PCCC

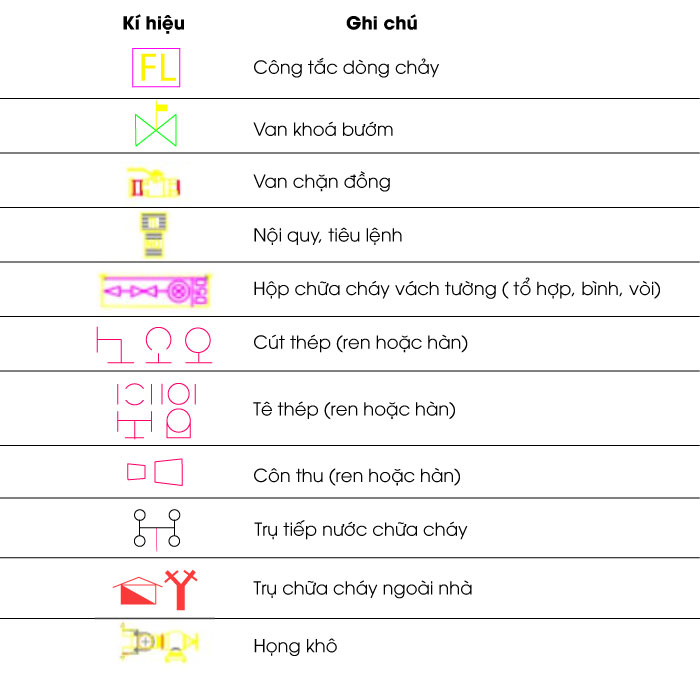

Kí hiệu bản vẽ PCCC 2

Trên đây là những thông tin tổng hợp về các kí hiệu trong bản vẽ PCCC. Mọi thông tin System Fan tổng hợp được mang tính chất tham khảo. Hi vọng mang đến những thông tin hữu ích cho bạn đọc.
