Hệ thống hút lọc bụi cyclone

Thương hiệu: System Fan Việt Nam Loại: Hệ thống hút lọc bụi Cyclone

Liên hệ

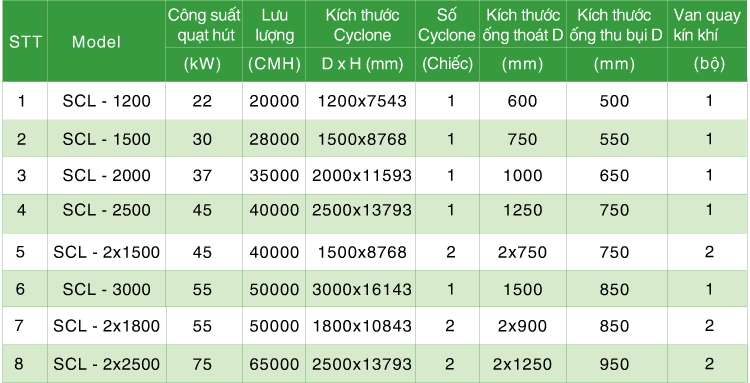

Tên sản phẩm: Hệ thống hút lọc bụi Cyclone
Nhà sản xuất:   System Fan Việt Nam
Model:              SHB-Cno
Công suất:       5.5kW-160kW
Điện áp:           380V
Lưu lượng:      6200m3/h-70000m3/h
Áp suất:           3000Pa-4000Pa

Hệ thống hút bụi Cyclone là một giải pháp hút lọc bụi hiệu quả và được ứng dụng nhiều khu công nghiệp, nhà xưởng sử dụng. Cùng System Fan tìm hiểu về hệ thống hút lọc bụi cyclone và các hệ thống cung cấp bởi System Fan dưới đây.

Hệ thống hút bụi cyclone là gì?

Hệ thống hút bụi cyclone là hệ thống bao gồm quạt ly tâm, các ống dẫn gia công bằng thép CT3 và phễu cyclone hình trụ tròn cùng với các thiết bị khách hình thành lên 1 hệ thống. Hệ thống hút lọc bụi Cyclone được ứng dụng rộng rãi cho nhiều khu công nghiệp. Hệ thống có khả năng lọc và xử lý được những hạt bụi > 5 micromet.

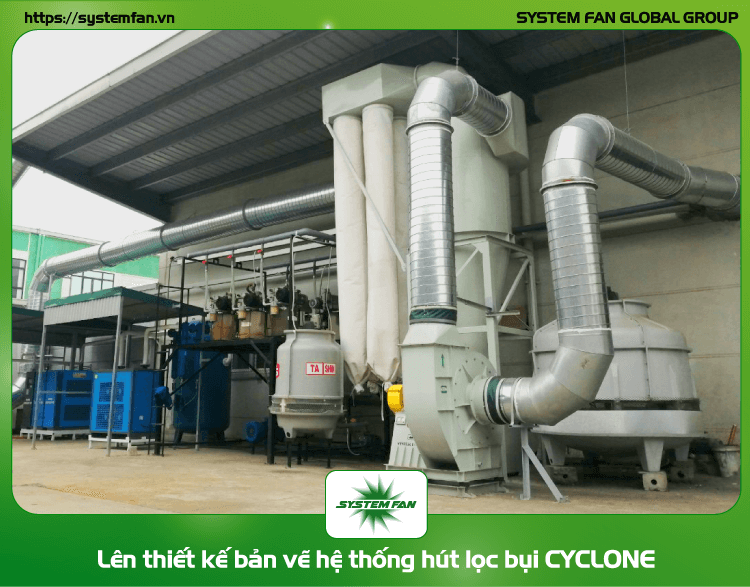

Hình ảnh hệ thống hút bụi Cyclone cho nhà máy gỗ

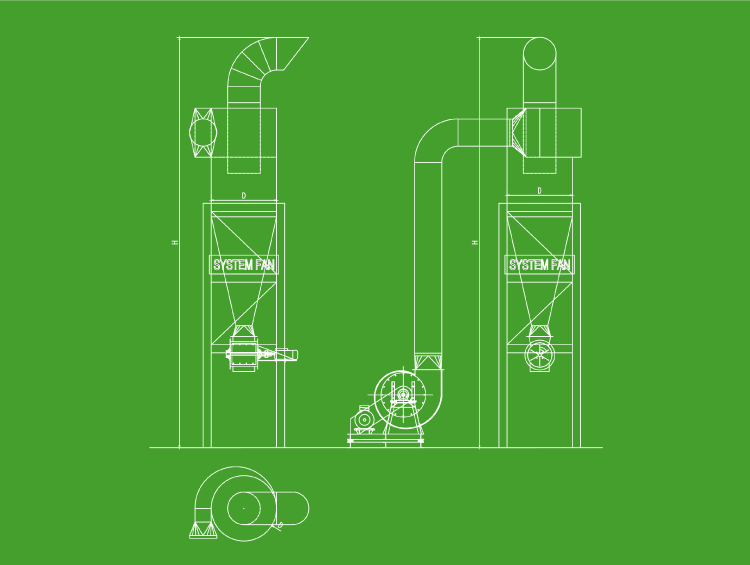

Cấu tạo cơ bản của hệ thống hút bụi bằng Cyclone

Thông thường, mỗi đơn vị sẽ có sự lắp đặt hệ thống cyclone khác nhau. Tuy nhiên vẫn có những cấu tạo cơ bản như sau:

Cửa khí

Cửa khí vào theo phương tiếp tuyến với trụ của hệ thống. Cửa khí vào là một ống gió và được cố định. Việc đặt theo góc tiếp tuyến sẽ được tính toán phù hợp để tạo ra lốc xoáy bên trong thân trụ đạt được tốt nhất.

Thân trụ đứng

Thân trụ cyclone là nơi phân tách bụi ra khỏi dòng khí nhờ lực ly tâm qua các lốc xoáy hình thành. Thân trụ thường được làm bằng các vật liệu có độ chịu mài mòn cao. Nhờ tác động của lực ly tâm, bụi bị va vào thành thân trụ, chúng bị mất động năng và rơi xuống bên dưới.

Phễu

Phễu được sử dụng để thu gom bụi khi chúng mất động năng và rơi xuống dưới. Thu gom bụi và thu về ống xả bụi là nhiệm vụ của phễu.

Ống xả bụi

Sau khi bụi rơi xuống phễu sẽ được vận chuyển qua ống xả bụi để tới van xả bụi.

Van xả bụi

Khi bụi được lọc tách và đi xuống dưới qua phễu và ống xả bụi. Bụi sẽ được xả ra bên ngoài nhờ van xả bụi.

Quạt hút ly tâm

Quạt hút ly tâm là loại quạt công nghiệp có lực hút mạnh mẽ. Chúng có nhiệm vụ tạo ra lực hút, thu gom bụi từ môi trường qua đường ống dẫn vào bên trong hệ thống. Quạt sẽ cần tính toán kỹ lưỡng về lưu lượng, áp suất.. để đem lại hiệu quả hút lọc bụi tốt nhất.

Ống thoát khí sạch

Nơi khí sạch được thoát ra ngoài nhờ ống thoát khí.

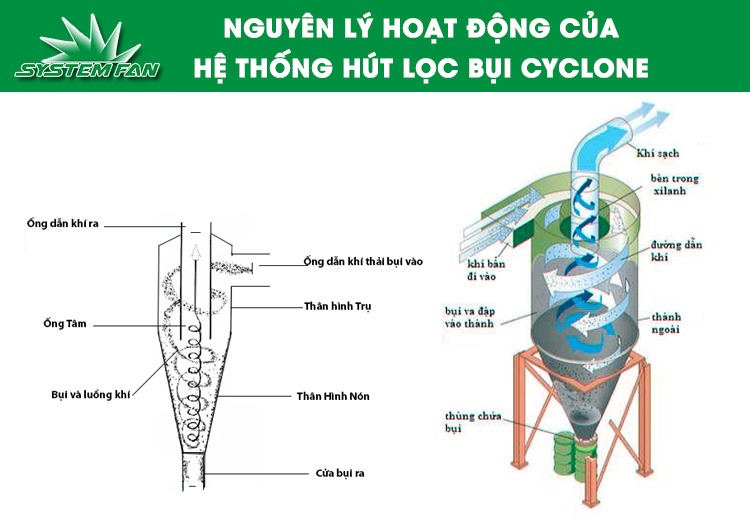

Nguyên lý hoạt động của hệ thống hút lọc bụi Cyclone

Nguyên lý hoạt động của hệ thống hút lọc bụi Cyclone

Nguyên lý hoạt động của hệ thống hút lọc bụi Cyclone

Đầu tiên, quạt ly tâm hoạt động tạo ra lực hút mạnh mẽ, thông qua cửa khí và ống dẫn, thu gom dòng khí chứa lẫn bụi đi vào trong hệ thống. Dòng khí lẫn bụi đi theo phương tiếp tuyến với ống trụ và đi vào trong. Nhờ chuyển động theo vòng xoáy được tạo ra bởi lực ly tâm.

Dòng khí gặp phễu bị đẩy ngược lên trên, chuyển động theo dòng xoáy trong ống trụ. Tại đây, dòng khí xoay tròn được chuyển động liên tục, các hạt bụi dưới tác động của lực ly tâm, chúng bị va vào thành thiết bị.

Tại đây, chúng bị mất đi quán tính và động năng khiến cho các hạt bụi rơi xuống đáy. Từ đó tách bụi ra khỏi dòng khí.

Dòng khí sạch sẽ được thoát ra ngoài nhờ ống thoát khí sạch. Còn bụi bẩn được thu gọm lại dưới đáy của hệ thống. Khi lượng bụi đã đầy, người ta xả bụi ra ngoài thông qua van xả bụi. Tuỳ thuộc vào loại bụi người ta có thể lấy bụi ra để tái sử dụng.

Ứng dụng của hệ thống hút lọc bụi cyclone

Hệ thống hút lọc bụi cyclone được ứng dụng phổ biến trong một số nghành công nghiệp phát sinh nhiều bụi như:

✔ Hút và xử lý bụi cho các nhà máy gỗ, bụi chà nhám …

✔ Hút lọc bụi cho nhà máy xi măng, khai thác khoáng sản

✔ Hút bụi cho ngành sản xuất phân bón, thực phẩm

✔ Lọc hút bụi cho khói thải của lò hơi, lò gạch, lò luyện kim

✔ Hút bụi xưởng sản xuất đồ ăn nhanh…

✔ Các ngành chế biến thức ăn cho gia súc, gia cầm…

Giới thiệu về hệ thống hút lọc bụi Cyclone tại System Fan

System Fan chuyên cung cấp, sản xuất các loại quạt hút công nghiệp. Cùng với các hệ thống xử lý khí thải và hệ thống hút lọc bụi. Chúng tôi cung cấp hệ thống hút lọc bụi Cyclone với chất lượng tốt nhất, đem lại hiệu quả lọc tối đa.

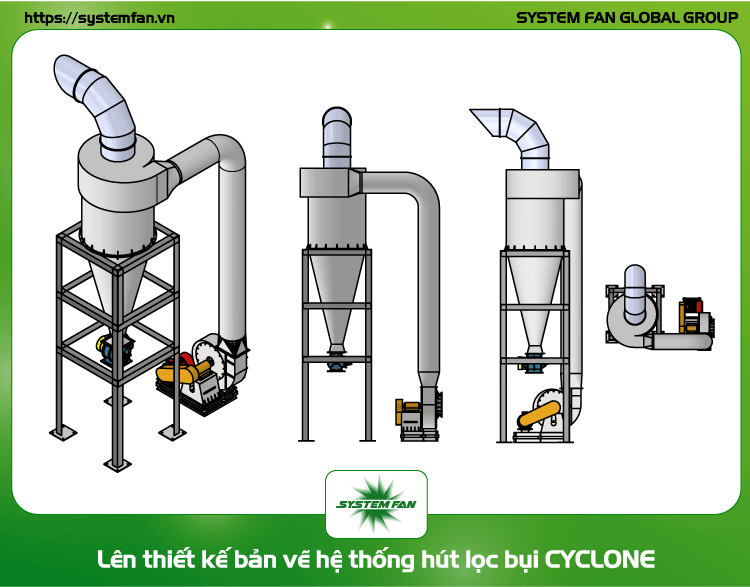

Hệ thống lọc bụi Cyclone System Fan

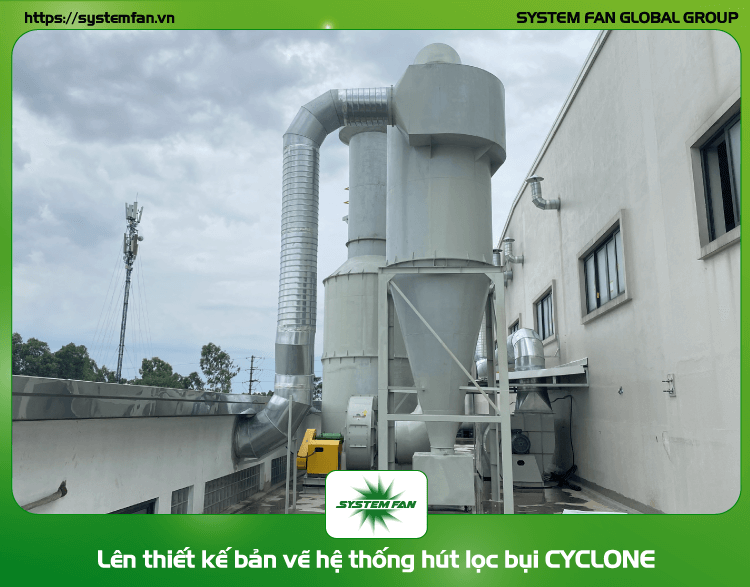

Hệ thống xử lý bụi Cyclone do System Fan Việt Nam triển khai và lắp đặt

Hệ thống hút bụi Cyclone được chế tạo từ các vật liệu cao cấp nhất. Đảm bảo hệ thống có độ bền cao và tuổi thọ lâu dài.

Các vật liệu chế tạo như thép ss400, inox, composite….

Động cơ quạt được sử dụng các dòng động cơ bền bỉ như CG (Ấn Độ), Siemens (Đức), Việt Hung (Việt Nam)...

Quạt hút ly tâm được trực tiếp sản xuất bởi System Fan, đảm bảo chất lượng thiết bị bền bỉ, cao cấp nhất.

Ưu điểm của hệ thống lọc bụi Cyclone System Fan

System Fan là một trong những thương hiệu uy tín trên thị trường. Hệ thống hút lọc bụi Cyclone được cung cấp và lắp đặt bởi System Fan có những ưu điểm vượt trội trên thị trường.

✔ Giải pháp tiết kiệm tối ưu cho vấn đề về thu gom bụi tại các khu công nghiệp

✔ Có thể lọc các hạt bụi lớn với hiệu quả lên đến 90% – 95%

✔ Thiết kế, kết cấu theo hình nón thuận tiện hơn cho việc tháo rời, lắp đặt đơn giản, thay thế, bảo dưỡng thiết bị dễ dàng hơn.

✔ Chịu được dòng hỗn hợp khí với nhiệt độ cao

✔ Chi phí vận hành Cyclone thấp hơn so với các hệ thống xử lý bụi khác.

✔ Làm việc hiệu quả hơn với loại bụi thô, có đặc thù khác nhau trong ngành công nghiệp

✔ Vật liệu sử dụng có độ bền và tuổi thọ cao.

✔ Diện tích lọc của Cyclone lớn giúp tăng tuổi thọ của hệ thống.

Đơn vị cung cấp hệ thống hút bụi Cyclone uy tín, giá tốt

Systemfan tự hào là một trong những công ty tiên phong trong lĩnh vực sản xuất, cung cấp quạt thông gió công nghiệp hệ thống hút lọc bụi công nghiệp với công nghệ sản xuất hiện đại, dây chuyền máy móc tiên tiến giúp năng cao hiệu quả xử lý bụi ở mức tối đa.

Hệ thống xử lý hút bụi Cyclone do System Fan Việt Nam sản xuất và cung cấp có khả năng chịu áp suất cao, lực hút mạnh, hiệu suất làm việc cao, tiết kiệm điện năng, độ ồn thấp cho không gian lắp đặt.

Video các công trình do System Fan Việt Nam thực hiện

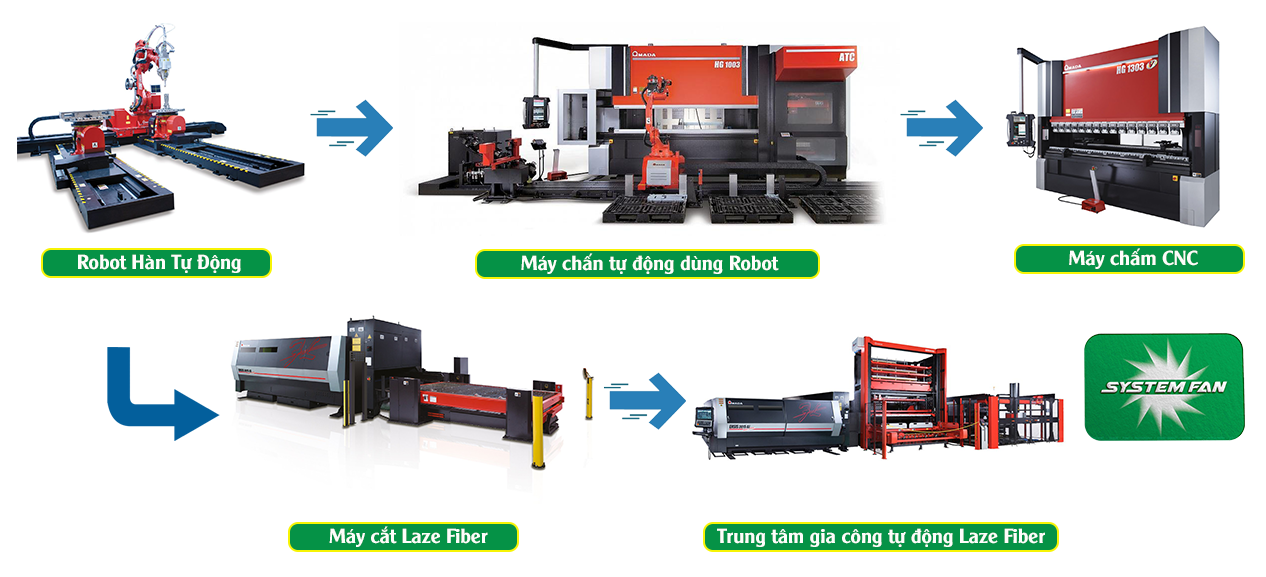

Toàn bộ sản phẩm sử dụng trong hệ thống hút lọc bụi dạng Cyclone đều được gia công chế tạo trên các máy móc hiện đại như: máy cắt Fiber, máy chấn CNC, máy cắt Laser,... nhằm đảm bảo độ chính xác tốt nhất. Toàn bộ bề mặt của hệ thống được phun sơn tĩnh điện bảo vệ, đảm bảo độ bền, tính thẩm mỹ cao.

Qúy khách có nhu cầu lắp đặt hệ thống hút lọc bụi Cyclone hãy liên hệ ngay với Systemfan để được tư vấn, hỗ trợ khảo sát và lên phương án tốt nhất của bạn.
